SBWXG-01A初級維修電工及技能考核實訓裝置
一、概述
初級維修電工實訓裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、設備組成及特點：
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3)
定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,
為學生實驗技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．DW-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．DW-02維修電工實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
3．DW-03維修電工實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4．DW-00電子線路安裝板：用于電子線路板調試時的固定
5．電子線路實訓板（4塊）
6．三相鼠籠式異步電動機380V/Y
三、技術參數
1.
輸入電壓：三相四線（或三相五線）380V±10%
50Hz
2. 工作環境：溫度范圍為-10～＋40℃
相對濕度＜85%（25℃）
3. 外形尺寸：1680×800×1600mm3
4. 裝置容量：＜1.5KVA
四、實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.具有過載保護的正轉控制線路
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6.三相異步電動機的順序控制
7.三相異步電動機的多地控制
8.接觸器控制Y/△降壓起動控制線路
9.時間繼電器控制Y/△降壓起動控制線路
10.安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11.接觸器聯鎖的正反轉控制線路
12.按鈕接觸器復合聯鎖電動機正反轉控制線路
13.接觸器控制串聯電阻降壓起動控制線路
14.時間繼電器控制串聯電阻降壓起動控制線路
15.工作臺自動往返控制線路
16.半波整流能耗制動控制線路
17.單相運行反接制動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床接線、故障與維修
五、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸：1600mm×280mm×850mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 |
|
|
2 |
實訓桌 |
張 |
1 |
雙層亞光密紋噴塑，外形尺寸：1600mm×700mm×800mm |
|
|
3 |
實訓單元掛箱及電機 |
塊 |
1 |
DW-01 |
維修電工實訓組件（一） |
|
塊 |
1 |
DW-02 |
維修電工實訓組件（二） |
||
|
塊 |
1 |
DW-03 |
維修電工實訓組件（三） |
||
|
塊 |
1 |
SBDJ01 |
三相異步電動機（380V/Y）1臺 |
||
|
4 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
|
5 |
電子實訓線路板及元件 |
|
1 |
安裝調試數字步進電機線路 |
|
|
光控開關和報警電路 |
|||||
|
設計并安裝調試電壓上、下限報警電路 （全自動冰箱保護器） |
|||||
|
安裝和調試數字鐘電路 |
|||||
|
6 |
碩博電工仿真軟件 |
套 |
1 |
3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。 |
|
|
7 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；斜口鉗1把。 |
|
|
8 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
SBWXG-01B高性能中級維修電工及技能培訓考核實訓裝置
維修電工中級技能實訓設備,電子技術實訓設備,主要配備,接線實訓設備,排故實訓設備,PLC實訓裝置,電工中級PLC實訓實驗臺、電子技術實訓實驗臺、機床模擬排故實訓實驗臺、電氣接線調試實訓實驗臺,自動控制實訓、變頻調速實訓（三菱及西門子）、電機與拖動實訓、PLC實訓（三菱及西門子）等多種類高級技師技能考核。可進行維修電工中級考證各個模塊的培訓,維修電工中級技能實訓設備,職業技能鑒定中心的維修電工中級考核設備一致，這也大大提高了學生技能考證的通過率。維修電工中級技能實訓設備,主要承擔院校機電專業學生的考級考證培訓。
一、概述
中級維修電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、中級維修電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、中級維修電工實訓裝置的基本配置及功能
（一）DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
5.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
25. 可編程控制器的基本指令操作
26. LED數碼顯示控制
27. 天塔之光控制的模擬
28.十字路口交通燈的模擬
29.機械手動作的模擬
30.四節傳送帶的模擬
31.裝配流水線控制的模擬
32.五相步進電機控制的模擬
33.水塔水位模擬控制模擬
34.液體混合裝置模擬控制的模擬
35.郵件分揀機模擬控制的模擬
36.軋鋼機模擬控制的模擬
37.自動成型機模擬控制
38.自動送料裝車控制的模擬
39.全自動洗衣機控制的模擬
40.電鍍生產線控制的模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△啟動控制
43.PLC控制的三相異步電動機降壓啟動控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控制
49.控制電機正反轉運動控制
50.控制電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控制變頻器調速
六、實訓組件配置
|
序號 |
掛箱編號 |
實訓模塊名稱 |
數量 |
備 注 |
|
1 |
DW-06 |
維修電工實訓考核組件（一） |
1件 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
|
2 |
DW-07 |
維修電工實訓考核組件（二） |
1件 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只 |
|
3 |
DW-08 |
維修電工實訓考核組件（三） |
1件 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
|
4 |
DW-09 |
維修電工實訓考核組件（四） |
1件 |
提供交流接觸器4只 |
|
5 |
DW-PLC |
PLC可編程控制器實訓組件 |
1件 |
提供三菱FX1N-24MR-001型主機 |
|
6 |
|
PLC實訓模塊（4件） |
1套 |
熟悉PLC指令的用法及編程方法 |
|
7 |
DW-BPQ |
變頻器實訓組件 |
1件 |
提供三菱FR-D720S-0.4KW變頻器，可與PLC進行通訊實訓 |
|
8 |
|
SC-09編程電纜 |
1根 |
用于PLC主機與PC機通訊 |
|
9 |
|
編程軟件 |
1套 |
提供三菱SWOPC-FXGP/WIN-C編程軟件 |
|
10 |
|
單相電容起動電動機 |
1臺 |
交流220V |
|
11 |
|
三相鼠籠異步電動機 |
1臺 |
交流220V/△ |
|
12 |
|
三相鼠籠異步電動機 |
1臺 |
交流380V/Y（帶速度繼電器） |
|
13 |
|
三相雙速異步電動機 |
1臺 |
交流380V/△/YY |
SBWXG-01C高性能高級維修電工技能培訓考核裝置
高級維修電工實訓設備,面向院校電類、機電類專業及校外工礦企業人員。高級維修電工實訓室主要配備,維修電工技師技能實訓考核裝置,可開展電子技術實訓、電力電子技術實訓、自動控制實訓、變頻調速實訓（三菱及西門子）、電機與拖動實訓、PLC實訓（三菱及西門子）等多種類高級技師技能考核。通過實訓考核以增強學生理論與實踐的結合，提高實際動手操作能力，同時服務于社會高級電工人才培訓，具備高級技師國家職業技能培訓認證資格，在同類行業中處于領先水平。
一、概述
“高性能維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，采用積木組合式結構，包含電工、電子、電氣、電力拖動、PLC、變頻器等內容，實訓內容豐富，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。
二、特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
三、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：160×70×150cm3
四、實驗項目
（一）電氣控制及電機拖動實訓
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機定子串電阻減壓啟動手動控制線路
5.三相異步電動機定子串電阻減壓啟動自動控制線路
6.Y-△啟動自動控制線路
7.用倒順開關的三相異步電動機正反轉控制
8.接觸器聯鎖的正反轉控制線路
9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10.雙重聯鎖的三相異步電動機正反轉控制線路
11.單向減壓啟動及反接制動控制線路
12.能耗制動的控制線路
13.三相異步電動機的順序控制
14.三相異步電動機的多地控制
15.工作臺自動往返控制線路
16.三相異步電動機手動控制線路
17.三相異步電動機自動起動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床電氣控制線路
20．電動葫蘆控制線路
21.接觸器控制雙速電動機的控制線路
22.時間繼電器控制雙速電機的控制線路
23.按定子電流原則加入勵磁的起動控制線路
24.電動機的能耗制動控制線路
25.直流電機啟動調速
26.并勵直流電動機電樞回路串電阻起動與調速
27.帶有能耗制動的反轉控制線路
28.勵磁反接制動的控制線路
（二）電工、電子1.日光燈接線
2.單相整流裝置電路的組裝
3.并聯型硅穩壓管穩壓電路的組裝
4.串聯型晶體管穩壓電路的組裝
5.JS20單結晶體管時間繼電器
6.JSJ型晶體管時間繼電器7.接近開關
8.微音放大電路的測試
9.智力競賽搶答器
10.依靠漏電流觸發的簡易交流開關電路
11.家用調光臺燈電路技術綜合實訓
（三）PLC、變頻器綜合實訓
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（2）PLC模擬控制應用實訓
4.數碼顯示控制
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（具有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.四層電梯控制（實物）
22.加工中心控制（實物）
（3）PLC實物控制實訓
1.步進電機運動控制
2.直流電機控制3.溫度PID控制（具有聲效功能）
（4）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6130車床電氣控制線路
7.電動葫蘆電氣控制線路
（5）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量（電壓/電流）控制方式的變頻調速
8.瞬時停電啟動控制9.PID變頻調速控制
10.PLC控制變頻器外部端子的電機正反轉
11.PLC控制變頻器外部端子的電機運行時間控制
12.基于PLC數字量控制方式的多段速
13.基于PLC通信方式的變頻器開環調速
14.基于PLC通信方式的速度閉環控制
15.變頻器恒壓供水系統的模擬
五、裝置的配備
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；集成無線實驗臺電源管理系統，通過10寸彩色中文觸控屏的手持無線系統管理器查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍>50m；控制能力>96臺。
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：
①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②、設有單相調壓器一組，可得到交流0～250V可調電壓；
③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
（4）電參數測試記錄終端
電數據測試記錄終端、具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸、錯接報警、配置藍牙模塊。彩屏LCD,可充電鋰電池供電，特供二次開發源代碼。
(5)直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(6) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四只
（二）實驗桌
實驗桌為1.5mm鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），下部設有鐵質全封閉式儲藏柜。
（三）實驗組件
1、電工實驗組件
|
序號 |
名稱型號 |
數量 |
單位 |
備注 |
圖例 |
|
1 |
DW-01維修電工實訓組件（一） |
塊 |
1 |
裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。 |
|
|
2 |
DW-02維修電工實訓組件（二） |
塊 |
1 |
裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。 |
|
|
3 |
DW-03維修電工實訓組件（三） |
塊 |
1 |
裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。 |
|
|
4 |
DW-04維修電工實訓組件（五） |
塊 |
1 |
裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。 |
|
|
5 |

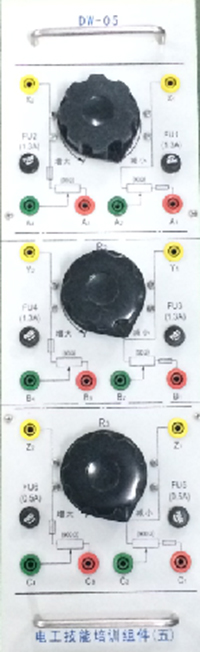

DW-05電工技能實訓組件（四） |
塊 |
1 |
兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。 |
|
|
6 |
DW-17低壓配電線路模擬操作組件 |
件 |
1 |
配置模擬隔離開關、斷路器，帶考核接口，模擬低壓配電線路倒閘操作，停送電操作。 |
|
|
7 |
PLC主機掛箱 |
塊 |
1 |
三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
|
2.PLC實訓演示模塊
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
搶答器/音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
|
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
3．變頻器實訓掛箱
配置三菱D720 0.4KW變頻器，帶有RS485通訊接口及BOP操作面板。
4．電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。
5．工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
6．PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
7．電子技術實訓
配有通用電路板，表面均布九孔互通插孔的網孔電路實驗板和具有國家實用新型專利技術的元件單元盒、網孔單元模塊在其上任意拼插成實驗電路，配置小燈模塊、電阻模塊、可調電阻模塊、電容模塊、穩壓電路模塊、功率管模塊、繼電器模塊、二極管模塊、穩壓二極管模塊、開關模塊。
8．直流并勵電動機DC220V
9．三相鼠籠電動機AC380V（Y/△）帶離心開關
10．三相鼠籠電動機AC380V（Y/△）
11．雙速異步電動機AC380V（△/YY）
12.鋁型材電腦桌：桌體由歐標4040型材構成上部帶有防傾倒圍欄下部有電腦托盤。
六、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
||
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
材 料：鋼木結構；符合國家相關環保要求； 實 驗 屏：用于掛置實訓單元掛板 |
||
|
2 |
實訓桌 |
張 |
1 |
|
||
|
3 |
電腦桌 |
張 |
1 |
鋁型材結構 |
||
|
4 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-01 |
維修電工實訓組件（一） |
|
|
塊 |
1 |
DW-02 |
維修電工實訓組件（二） |
|||
|
塊 |
1 |
DW-03 |
維修電工實訓組件（三） |
|||
|
塊 |
1 |
DW-04 |
維修電工實訓組件（四） |
|||
|
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|||
|
臺 |
1 |
SBDJ01 |
直流并勵電動機DC220V |
|||
|
SBDJ02 |
三相鼠籠電動機AC380V（Y/△）帶離心開關 |
|||||
|
SBDJ03 |
三相鼠籠電動機AC380V（Y/△） |
|||||
|
SBDJ04 |
雙速異步電動機AC380V（△/YY） |
|||||
|
5 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-D720 0.4KW變頻器，帶有RS485通訊接口及BOP操作面板。 |
||
|
6 |
PLC主機掛箱 |
套 |
1 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜。隨機配置仿真教學軟件及工控組態軟件。 |
||
|
7 |
PLC實訓掛箱 |
塊 |
1 |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
||
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
||||||
|
機械手控制/自控成型機/加工中心 |
||||||
|
四層電梯/基礎實驗/中間繼電器 |
||||||
|
8 |
電機導軌及光碼盤測速系統 |
套 |
|
含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好 |
||
|
9 |
SC-09通訊編程電纜 |
根 |
1 |
|
||
|
10 |
通訊模塊 |
塊 |
1 |
FX1N-485BD |
||
|
11 |
通訊轉接頭 |
個 |
1 |
RS232轉422（整個系統1個） |
||
|
12 |
工控組態軟件 |
套 |
1 |
MCGS |
||
|
13 |
PLC仿真實訓軟件 |
套 |
1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查 （3）PLC編程訓練、PLC程序編寫測試等功能 （4）實現PLC運行模擬，對錯誤程序進行檢查 |
||
|
14 |
電工連線 |
套 |
1 |
32根：長1000mm 黃10條、綠10條、紅10條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 網線：3米/臺 |
||
|
15 |
電工電子實訓線路板及元件 |
套 |
1 |
配置小燈模塊、電阻模塊、可調電阻模塊、電容模塊、穩壓電路模塊、功率管模塊、繼電器模塊、二極管模塊、穩壓二極管模塊、開關模塊。 |
||
|
16 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
||
|
17 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
||
|
安裝配件 |
||||||
|
1 |
4X30自攻螺絲 |
個 |
10 |
|
||
|
2 |
魚眼墊 |
個 |
14 |
|
||
|
3 |
4X20自攻螺絲 |
個 |
4 |
|
||
|
4 |
0.75平電源線 |
米 |
4 |
|
||
|
5 |
黑膠帶 |
個 |
1 |
|
||
|
6 |
扎線扣 |
個 |
10 |
|
||
