SB-GFD7-3智能空調控制實驗實訓考核裝置
一、概 述
智能空調控制實驗實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

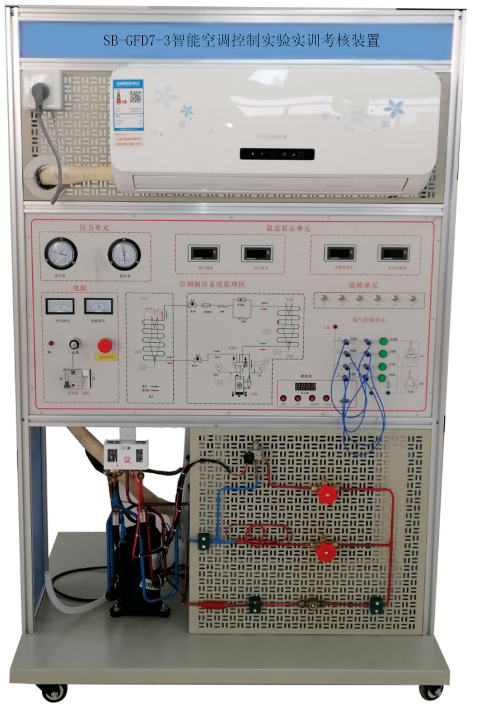

正面圖
二、技術參數
1、工作電源：AC220V 50Hz±5%
2、外形尺寸：1100×800×1800mm
3、整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃-40℃
8、相對濕度：≤85%（25℃）
三、特 點
1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。
3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強
6、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定
7、實驗后部有一張噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*300MM
8、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。
9、★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
10、.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
11、★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
12、動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
13、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金立式結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
2、交流電源控制單元：
單相三線制220V交流電源供電，交流電壓表1只 測量范圍０～250V，用于監測電網電壓，交流電流表1只,測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，
3、制冷系統壓力檢測單元：
提供2只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.
4、溫度檢測單元：
提供三位半數字溫度表4只，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。
在實驗工況中，高壓壓力過高時保護。低壓壓力過低時保護壓縮機,
5、實訓臺:
實訓桌為鋁合金雙層亞光密紋噴塑，結構方式：立式，方便操作，側面為防水耐磨高密度板,結構堅固，造形美觀大方；，平臺還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
6、故障:
提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路
7、教師端：
可通過通過主服務器連接多達124臺的學生電腦，監控學生實驗臺的網絡數據，如溫度：全室的124臺空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.當發現任意一臺工作不正常時， 教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。
8、學生端：
可通過學生電腦，監控學生本機實驗臺的網絡數據，如溫度：空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.
9、★制冷量調節控制裝置：
系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）
1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
★3)、嵌入式主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
4）、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
7)、開度實時顯示：控制對象為最大 5000 開度設定。
8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）、路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
